Cleanroom 3D printer
Prijs Hardware:
ROI
<1 maanden
Bouw
DHZ
geschikt voor
schone ruimte
Om producten in de medische sector te kunnen gebruiken, moeten de producten voldoen aan hoge eisen op het gebied van veiligheid en prestaties, met name wat betreft zuiverheid en afwezigheid van vreemde stoffen. Dit is waar een zelfontwikkelde 3D-printproductie in de cleanroom wordt gebruikt bij VIVE-MedTech: De VIVECube - Clean Precision is een nauwkeurige en betrouwbare cleanroom 3D-printer voor het verwerken van thermoplasten. Voor de 3D printer werden igus drylin aandrijfassen gebruikt. Bovendien worden op verschillende punten polymeerlagers gebruikt.
X-as glijlager: Een igus WSX dubbelrail wordt hier gebruikt als de "stoopas". Dit biedt een zeer goede buigstijfheid voor de toepassing. Op de rail rijdt een zelfontworpen rijtuig met drylin® vaste en zwevende lagers en iglidur® A180 voering.
Glijlager Y-as: drylin® W enkele rails lopen parallel aan beide zijden van de brugas, op elk waarvan ook een zelf ontworpen slede met drylin® vaste en vlottende lagers en iglidur® A180 voeringen worden gebruikt.

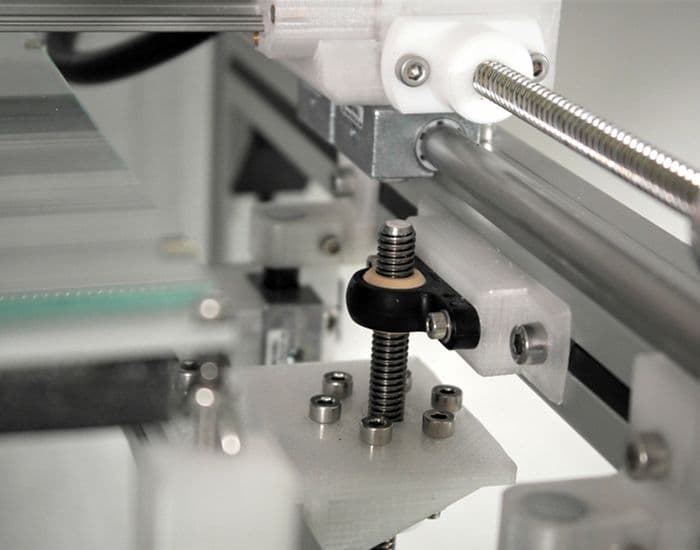

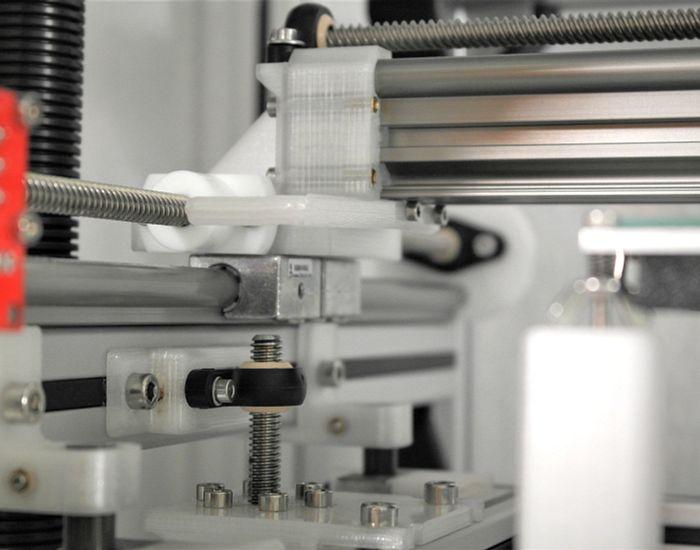

Z-as glijlagers: Vier parallelle drylin® R aluminium assen worden gebruikt voor de robuuste geleiding van het printplatform. Het printplatform wordt op de assen geleid door middel van zelfontworpen sleden met drylin® vaste en zwevende lagers en iglidur® A180 voeringen. X/Y aandrijflijn: Eenvoudige ingekapselde stappenmotoren met gekoppelde dryspin® steep-thread spindels worden gebruikt op zowel de brugas in de X-richting als op beide parallelle afzonderlijke rails in de Y-richting. De slede van de X-as en beide parallelle sledes van de Y-as worden dan aangedreven met bijpassende dryspin® flensmoeren met sleutelvlakken gemaakt van iglidur® A180. De spindels met steile schroefdraad worden telkens aan het uiteinde geleid door middel van een igubal® schoor en flenslagers.
Z-aandrijving: Twee synchroon lopende ingekapselde stappenmotoren met gekoppelde trapeziumvormige afleiders worden ook gebruikt om het afdrukplatform omhoog en omlaag te brengen. Het afdrukplatform wordt aangedreven door middel van een bijpassende flensdraadmoer van iglidur® A180.
