3-Axis Delta | Large

Robots

CobotPump | Any Robot | Electric

Eindeffectors

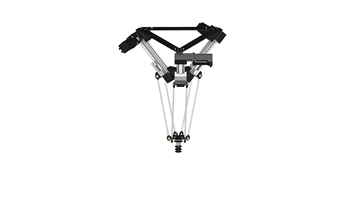

The Delta robot is ideal for use in education and research, its compact design and light weight in combination with the many possible applications make it a very good training robot.<br>The Delta can be supplied either as a pre-assembled plug and play solution or as a kit to build yourself. As a kit, it enables new insights and experiences into the structure and principle of a robot.

This is the robot's max payload considering the end effector's specification. Please be aware, that e.g. the addition of gripper fingers will further reduce the payload.

Delta robot Education Bundle

Education

CAD file Delta Robot

CAD file Working Space Diameter

Technical Specification

Operating instructions igus Robot Control for Delta

Declaration of incorporation

Link leverancier

3z6xqi2tt1FL8aZZ8JwVYl

CAD file

Quick start

Manual

4LfTbzsjr4Y28nAo4arUT1

AB1 Learning

learning

Op de igus® website vindt u leerinhoud die is afgestemd op de robots. PowerPoint-presentaties, werkbladen, video's en seminars helpen om de kennis over robotica en voordelige automatisering te verdiepen.

De LCA Learning site is hier volledig gratis en zonder beperkingen beschikbaar.

Didactisch lesmateriaal inbegrepen

LCA Leren

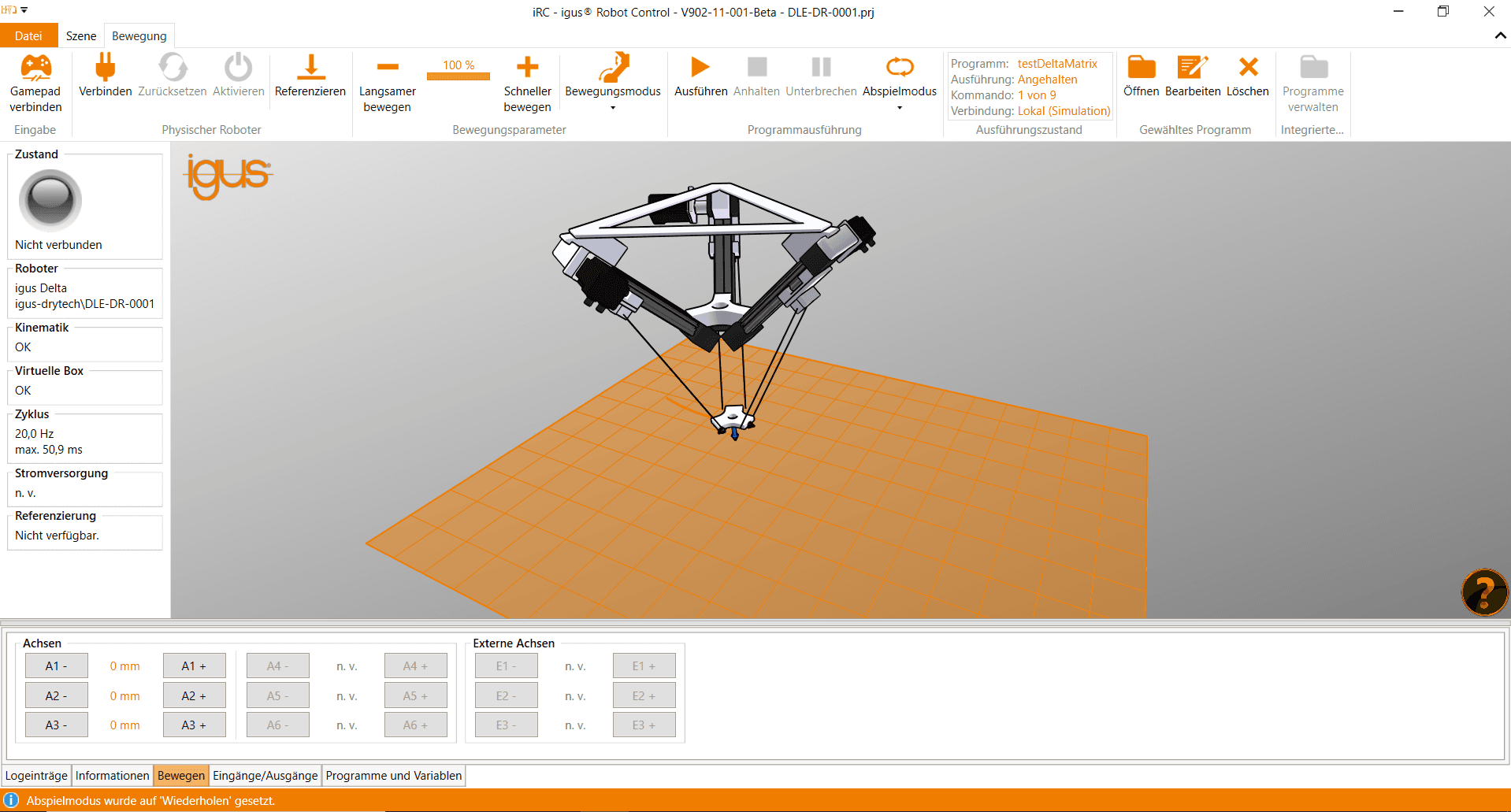

Download the software now for free. This allows you to familiarize yourself with the user interface and functions even before you buy the components. With the Digital Twin you get an overview of the possibilities of your robot. (System requirements: Windows 10 PC, free USB 2.0 port, Ethernet port, 500 MB free storage)

Download now and try it out in advance

Free Download

Automated handling of snail shells

Automatisiertes Handling von Schneckenhäusern

Customer Tests

Tests clients

Müşteri Testleri

客户测试

Tes Pelanggan

Testes de clientes

Testy klienta

การทดสอบของลูกค้า

客戶測試

Kundentests

Test dei clienti

customer-tests

Testen door klanten

Pick & Place

Pick-and-Place

Al ve yerleştir

拾取&放置

픽 앤 플레이스

ピック&プレース

Pick &amp: Place

取放 (揀選 & 放置)

Pick and place

หยิบและวาง

pick-n-place

Handhabung

Material handling

Manuseio de materiais

Malzeme taşıma

Przeładunek materiałów

Manipulación de materiales

倉儲物流

物料搬运

ระบบจัดการสินค้า

물류 산업

Movimentazione dei materiali

マテリアルハンドリング

Manipulation

material-handling

Materiaal handling

In this particular customer application, the task was to transport snail shells to various positions within a cycle time defined by the customer. The main challenge was selecting an appropriate end effector, as the snail shells needed to remain undamaged throughout the process.

After careful consideration and analysis of the requirements, the decision was made to use a SoftGripper. This type of gripper is characterized by its flexibility and adaptability, allowing it to conform to the shape of the delicate snail shells. This not only ensures safe transportation but also minimizes the risk of damage.

The choice of the SoftGripper was crucial for the success of the application, as conventional grippers, due to their rigid structure, would not have been able to handle the fragile snail shells without causing damage. By using the SoftGripper, the required cycle time could be met while preserving the integrity of the snail shells.

Restaurant

Restauration

餐饮

レストラン

餐廳

식당

restauracja

gastronomy

Vision based mushroom handling application

Applicazione di manipolazione dei funghi basata sulla visione

Kamerabasiertes Handling von Pilzen

Aplicativo de manuseio de cogumelos baseado em visão

Bin-Picking

料框抓取

箱式拾取

Collecte de bac

빈 피킹(Bin-picking)

ビン詰め作業

Podnoszenie-Pojemników

bin-picking

Grijpen in de kist

总览

 van igus in Keulen werd een testopstelling gerealiseerd voor een klant. Het doel van de test was om het pick-and-place proces voor de voedingsindustrie te evalueren. Het doel was om paddenstoelen van de lopende band te plukken en te plaatsen. De volgende componenten werden gebruikt:

De testopstelling maakte het mogelijk om de efficiëntie en nauwkeurigheid van het pick-and-place-proces te testen. De combinatie van de igus Delta Robot en de ifm 2D camera biedt een betrouwbare oplossing voor geautomatiseerde taken in de

Produktion

Manufacturing

Production

製造業

Fabricação

Produkcja

การผลิต

制造业

Üretim

제조

Produzione

manufacturing

Productie

Food

Gıda

食品级

食品

Industria alimentaria

Makanan

Alimentos

Produits alimentaires

Nel settore alimentare

อาหาร

食物

Żywność

식품

Lebensmittel

food

Voedsel

Vision-toepassing voor verwerking van champignons

Vision based Pick and Place application with rotary gripper

Kamerabasierte Pick and Place Anwendung mit Drehgreifer

Aplicação de Pick and Place baseada em visão com garra rotativa

Applicazione pick & place basata sulla visione con pinza rotante

Deze video toont een testopstelling van een klant waarin kleine onderdelen worden verplaatst op een transportband in een robotcel.

Aan het begin van de video zien we hoe de kleine onderdelen op de eerste transportband worden geplaatst. Vervolgens worden ze naar de robotcel getransporteerd. Een camera die strategisch in de cel is geplaatst, detecteert de exacte positie van de onderdelen op de band.

Zodra de camera de coördinaten van de onderdelen heeft vastgelegd, wordt deze informatie doorgegeven aan een deltarobot die bovenop is gemonteerd. Deze robot is uitgerust met een pneumatische roterende grijper die de onderdelen precies grijpt.

De deltarobot beweegt dan, gestuurd door de coördinaten van de camera, en plaatst de onderdelen altijd in dezelfde oriëntatie op de tweede transportband.

De video eindigt met een close-up van de onderdelen die correct op de tweede transportband zijn geplaatst. Dit proces demonstreert de precisie en efficiëntie van de robotcel bij het verwerken van kleine onderdelen.

Samengevat is deze video een uitstekende weergave van de toepassing van moderne robottechnologie in productie en assemblage. Het laat zien hoe efficiënte en nauwkeurige handling van kleine onderdelen kan worden bereikt door het gebruik van camera's, deltarobots en pneumatische roterende grijpers.

Vision-gebaseerde Pick & Place-toepassing met roterende grijper

Low Cost Pick and Place

Attività di pick & place a basso costo

Pick and Place de baixo custo

低成本的拾取和放置应用

Süper düşük maliyetli

Superlowcost

Superniskikoszt

超低成本

Coût très faible

Super low cost

ซุปเปอร์โลว์คอส

Custo superbaixo

초저가

经济型

superlowcost

Superlage kosten

Verpakkingen kunnen door de Delta robot in combinatie met een SCHMALZ cobot pump mini van een aanvoerunit worden opgepakt. Onderdelen kunnen verplaatst worden geplaatst in een pickmatrix of verplaatst worden naar een nieuwe positie/transporteur. De maximale pluksnelheid van deze Delta is 30 plukken/min.

Met een werkdiameter van 660 mm is de Delta robot ideaal voor toepassingen met kleine onderdelen. Met een precisienauwkeurigheid van 0,5 mm en een maximumsnelheid van 1 m per seconde voert de robot zijn taken nauwkeurig en snel uit.

Voordelig picken en plaatsen

Highest compatibility with the Delta robot complete bundle

Höchste Kompatibilität mit dem Delta Roboter Komplettbundle

與 Delta 機器人完整套件的最高相容性

A mais alta compatibilidade com o pacote completo do robô Delta

Massima compatibilità con il pacchetto completo del Delta robot

Delta机器人套件的最佳组合

Voor een snelle automatisering van uw productie raden wij u de Delta robot van igus aan in combinatie met de CobotPump vacuümpomp van J. Schmalz GmbH. Met de voorgemonteerde Delta-robot, die een werkruimtediameter van 660 mm heeft, kunt u typische pick-and-place-taken zo snel mogelijk laten uitvoeren. Met een positioneringsnauwkeurigheid van 0,05 mm is de robot ook geschikt voor pick- en stapeltaken op transportbanden in de driedimensionale ruimte. Samen met de Cobotpomp, die wordt gebruikt voor het elektrisch opwekken van vacuüm, resulteert dit in eenvoudige bediening en snelle ingebruikname van de complete bundel.

Hoogste compatibiliteit met de complete Delta robotbundel

igus 3-axis Delta - a robot for fast applications

igus 3-Achs Delta - Ein Roboter für schnelle Anwendungen

igus 3축 델타 로봇 - 고속 어플리케이션을 위한 로봇

Delta de 3 eixos da igus - um robô para aplicações rápidas

易格斯3轴Delta机器人 - 适用于高速应用的机器人

igus 三軸delta-用於快速應用的機器人

Delta igus 3 assi - un robot per applicazioni veloci

De robot voor snelle pick-and-place-toepassingen

De igus® Delta robot is verkrijgbaar als 2-assig of 3-assig model, elk in twee verschillende maten. Beide modellen bevatten vooraf geconfigureerde drylin lineaire modules en lineaire assen (ZLW-1040S, incl. vervangbare lagers) met igus stappenmotoren (NEMA 24 met encoders) en alle onderdelen die nodig zijn voor zelfmontage.

Deltarobots zijn geschikt voor snelle pick-and-place-taken, orderverzamelen via de lopende band en stapeltaken in de driedimensionale ruimte. In combinatie met een grijper of zuignap kunnen picktaken zeer snel worden uitgevoerd.

igus 3-assige Delta - een robot voor snelle toepassingen

Robot cell as a trade show exhibitor

Roboterzelle als Messeausteller

機器人細胞作為展覽的參展商

Célula robótica como expositor em uma feira comercial

Robot cell come espositore fieristico

Robot cell在展会上演示

전시회 전시업체로서의 로봇 셀

Messeexponat

Exhibition

전시회

Targi

展覽

展览

展示会

Objet d'exposition

Tentoonstelling

Een robotcel waarin veel beweging is, trekt al snel veel toeschouwers op een beurs. Dankzij de snelle bewegingen is de Delta-robot bijzonder geschikt voor het demonstreren van eenvoudige taken voor het verzamelen van transportbanden, zoals het geval was op onze RBTX-stand.

Het systeem bestaat uit een igus robotcel waarin een 3-assige deltarobot is gemonteerd. De robot is verkrijgbaar met een werkruimte van 360 mm of 660 mm. Daarnaast kunnen diverse grijpers, camerasystemen of accessoires, zoals kabelrups-systemen, worden gemonteerd. In dit voorbeeld is een cobotpomp van Schmalz gemonteerd voor het genereren van vacuüm.

Robotcel als beursdeelnemer
